脈沖袋式除塵器主要由箱體（濾袋室、潔凈室）和花板、濾袋、袋籠、脈沖噴吹系統、灰斗、輸灰系統、電控系統等組成。脈沖袋式除塵器的關鍵性能體現在濾料、脈沖噴吹系統和自動控制程序技術上。

脈沖袋式除塵器結構。

（1）盒體和花板。

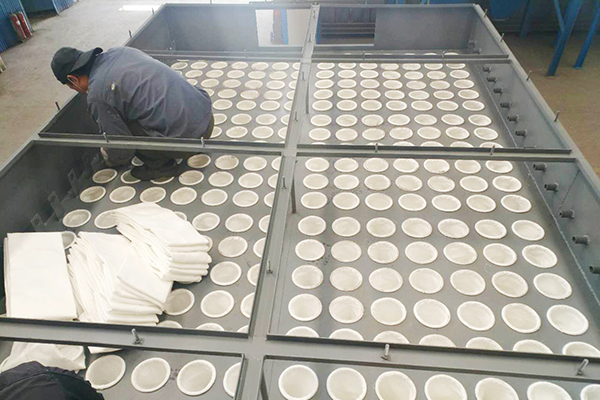

箱體分為濾袋室（下箱體）和潔凈空氣室（上箱體）兩部分，上下室由花板隔開。花板上均勻開有幾個大小相同的圓孔，用于掛裝濾袋?；ò蹇椎膱A度和平整度將直接影響布袋的安裝效果。

（2）灰斗

除塵箱下方的灰斗用于收集脈沖噴吹時從濾袋上落下的粉塵。通?；叶费b有料位計和高級報警裝置，灰斗內的積灰量一般不應超過灰斗容積的2/3。

（3）過濾袋。

是脈沖袋式除塵器的關鍵部件。濾料的性能和質量直接影響除塵效果和濾袋的壽命。濾料是根據煙氣溫度、煙氣成分、粉塵性質和工況選擇的。

為了減少攜帶塵埃粒子的高速煙氣流對濾袋的沖刷和磨損，一般在煙氣入口處安裝有預除塵設施，同時注意控制和限制過濾室入口處的風速。

（4）袋籠。

它是用來支撐濾袋和作為骨架。其設計和安裝質量直接關系到濾袋的使用壽命。通常，其特點是：袋籠口為法蘭式防護結構，可避免高速煙氣對濾袋口的沖刷。表面采用防腐耐磨技術。采用卡環分段連接，便于維修和拆卸操作。

（5）脈沖噴射系統。

包括調節閥、脈沖電磁閥、提升閥、吹氣管和氣囊等。

1.脈沖閥。脈沖閥的一端連接在氣囊上，另一端連接在噴吹管上。著控制器發出的信號，脈沖閥打開，壓縮氣體從氣袋中排出，通過吹掃管的噴嘴噴入濾袋內，清除袋內積聚的粉塵。其性能直接影響吹灰除塵的效果。

2.提升閥作用是在吹灰前切斷過濾室的氣流，停止過濾室的過濾。提升閥由閥板、氣缸和電磁閥組成。

（6）控制系統。

由PLC控制器、壓力表、差壓表、料位計、溫度測量?jī)x表等組成。
